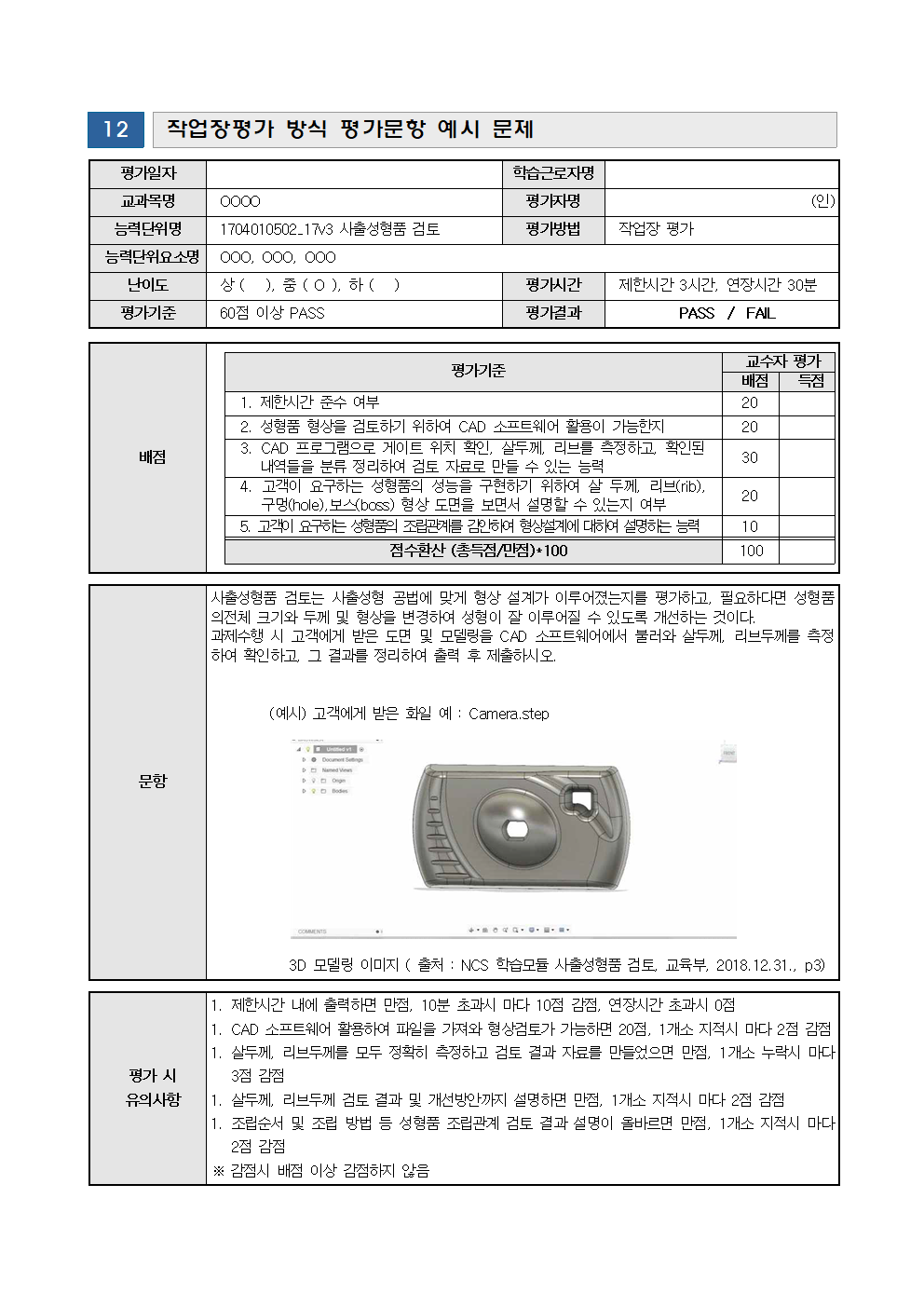

배점, 문항, 평가 시 유의사항 정보가 기재된 표
| 배점 |
평가기준 및 교수자 평가 배점, 득점이 기재된 표
| 평가기준 |
교수자 평가 - 배점 |
교수자 평가 - 득점 |
|
1.제한시간 준수 여부
|
20 |
|
|
2.성형품 형상을 검토하기 위하여 CAD 소프트웨어 활용이 가능한지
|
20 |
|
|
3.CAD 프로그램으로 게이트 위치 확인, 살두께, 리브를 측정하고, 확인된 내역들을 분류 정리하여 검토 자료로 만들 수 있는 능력
|
30점 |
|
|
4.고객이 요구하는 성형품의 성능을 구현하기 위하여 살 두께, 리브(rib), 구멍(hole),보스(boss) 형상 도면을 보면서 설명할 수 있는지 여부
|
20점 |
|
|
5. 고객이 요구하는 성형품의 조립관계를 감안하여 형상설계에 대하여 설명하는 능력
|
10점 |
|
| 점수환산 (총득점/만점)*100 |
100점 |
|
|
| 문항 |
사출성형품 검토는 사출성형 공법에 맞게 형상 설계가 이루어졌는지를 평가하고, 필요하다면 성형품의전체 크기와 두께 및 형상을 변경하여 성형이 잘 이루어질 수 있도록 개선하는 것이다.
과제수행 시 고객에게 받은 도면 및 모델링을 CAD 소프트웨어에서 불러와 살두께, 리브두께를 측정하여 확인하고, 그 결과를 정리하여 출력 후 제출하시오.
(예시) 고객에게 받은 화일 예 : Camera.step
카메라 3D 모델링 이미지 (출처 : NCS 학습모듈 사출성형품 검토, 교육부, 2018.12.31., p3)
|
| 평가 시 유의사항 |
1. 제한시간 내에 출력하면 만점, 10분 초과시 마다 10점 감점, 연장시간 초과시 0점
1. CAD 소프트웨어 활용하여 파일을 가져와 형상검토가 가능하면 20점, 1개소 지적시 마다 2점 감점
1. 살두께, 리브두께를 모두 정확히 측정하고 검토 결과 자료를 만들었으면 만점, 1개소 누락시 마다 3점 감점
1. 살두께, 리브두께 검토 결과 및 개선방안까지 설명하면 만점, 1개소 지적시 마다 2점 감점
1. 조립순서 및 조립 방법 등 성형품 조립관계 검토 결과 설명이 올바르면 만점, 1개소 지적시 마다 2점 감점
※ 감점시 배점 이상 감점하지 않음
|
